Máquina Extrusora de Chapas Ocas Multicamadas de Favo de Mel
Materiais Brutos Aplicáveis: PP, PC, ABS (material virgem, material reciclado, material com carga e material modificado estão disponíveis)
Aplicação do Produto:
Amplamente utilizado em embalagens, logística, construção, publicidade, revestimento eletrônico, divisórias industriais e forros internos de malas. Especialmente otimizado para materiais de suporte da indústria de malas, as chapas de favo de mel PP/PC/ABS produzidas por esta linha apresentam peso ultraleve, excelente absorção de choque, resistência à pressão, alta tenacidade e boa flexibilidade. São materiais de núcleo profissionais para todos os tipos de acessórios internos de malas, incluindo forro interno de malas rígidas, placa de suporte interna de malas de viagem, forro de amortecimento de malas de cosméticos, forro à prova de choque de malas de ferramentas e forro de modelagem de malas. As chapas podem suportar efetivamente a forma da mala, resistir à extrusão e danos por impacto, reduzir o peso total da mala e resolver os problemas de fácil deformação e baixa resistência ao choque dos materiais de forro tradicionais de malas.
1. Composição Completa da Linha e Princípio de Funcionamento
1.1 Sistema Automático de Alimentação a Vácuo
Equipado com soprador a vácuo, funil de armazenamento de material, tubulação de transporte, sensor de nível de material e dispositivo de filtro de remoção de poeira. Realiza alimentação quantitativa totalmente automática para matérias-primas de PP, PC e ABS. O sistema liga e desliga automaticamente de acordo com o nível do material, evitando efetivamente a quebra e o entupimento do material. Suporta transporte misto de masterbatch, carga de carbonato de cálcio e aditivos funcionais, com alimentação estável e baixa poluição por poeira. Todo o sistema é intertravado com a extrusora principal para garantir a operação de produção síncrona.
1.2 Extrusora de Rosca Simples SJ90 (Host Principal)
Adota diâmetro de rosca de Φ90mm com relação comprimento-diâmetro de 36:1. A rosca e o cilindro são feitos de aço liga 38CrMoAlA com tratamento térmico de nitretação integral, apresentando alta dureza, resistência ao desgaste e resistência à corrosão. A estrutura de exaustão segmentada remove efetivamente a umidade e impurezas voláteis nos materiais de PP, PC e ABS, eliminando defeitos de bolhas e colapsos na chapa de favo de mel.
Configurado com motor principal de conversão de frequência de 75kW e redutor de engrenagens de dentes duros de serviço pesado, realizando saída de potência estável e economizadora de energia. O sistema de controle de temperatura preciso PID multissegmentado se adapta aos requisitos de temperatura de moldagem de diferentes matérias-primas: 190-230°C para PP, 210-250°C para ABS, 240-285°C para PC, com precisão de controle de temperatura dentro de ±1°C.
Acoplado com trocador de tela hidráulico sem parada e bomba dosadora de fusão. O trocador de tela realiza a substituição rápida da tela sem desligar para filtrar impurezas em materiais reciclados. A bomba de fusão estabiliza a pressão de extrusão, garante a descarga uniforme de fusões de PP, PC e ABS, e garante a espessura de parede consistente das nervuras da grade de favo de mel.
Equipado com matriz especial multifuncional para favo de mel. O canal de fluxo interno otimizado se adapta a fusões de PP de baixa viscosidade, ABS de viscosidade média e PC de alta viscosidade. A estrutura quadrada de favo de mel pode ser formada de forma estável ajustando os parâmetros do processo, e diferentes especificações de favo de mel podem ser trocadas rapidamente.
1.3 Mesa de Calibração de Resfriamento a Vácuo de 3000mm
O comprimento total efetivo de resfriamento e conformação é de 3 metros, com estrutura de aço carbono pintada e plataforma de conformação de aço inoxidável. É projetado com cabines de vácuo independentes segmentadas e sistema de resfriamento por água em circulação fechada. Após ser extrudada da matriz, a chapa de favo de mel de alta temperatura é firmemente adsorvida na superfície de conformação através de pressão de vácuo negativa, e é rapidamente e uniformemente resfriada e conformada por água em circulação.
O grau de vácuo e o fluxo de circulação de água podem ser ajustados independentemente em seções, o que resolve perfeitamente os problemas de empenamento da chapa, colapso da grade e planicidade irregular durante o processo de moldagem de multimateriais PP, PC e ABS. Garante que a cavidade do favo de mel seja cheia, regular e estável em tamanho.
1.4 Máquina de Tração de 1500mm
O comprimento efetivo de fixação e tração é de 1,5 metros, adotando estrutura de fixação de borracha de dupla fileira superior e inferior. A pista de borracha alargada e resistente ao desgaste garante estresse uniforme na superfície da chapa sem esmagar ou arranhar a estrutura de favo de mel. Equipado com sistema de regulação de velocidade de conversão de frequência independente, a velocidade de operação é interligada e sincronizada com a extrusora principal e a máquina de corte.
O espaço entre as pistas superior e inferior é ajustável eletricamente, adaptando-se à produção de chapas de favo de mel de múltiplas espessuras. Fornece força de tração estável e constante para garantir espessura uniforme da chapa e velocidade consistente da linha de produção, evitando estiramento e deformação da chapa.

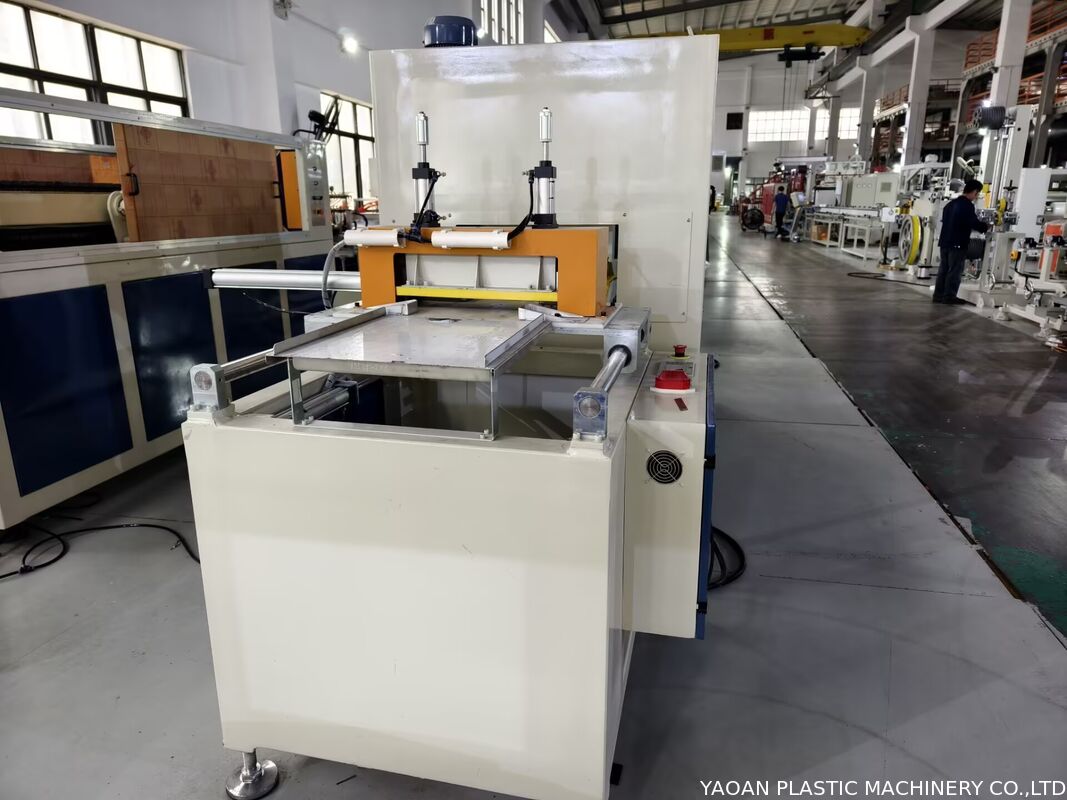

1.5 Máquina de Corte por Serra
Adota tecnologia de corte de alta velocidade de acompanhamento, realizando corte voador online sem parada. Equipado com lâminas de aparagem lateral para remover automaticamente rebarbas em ambos os lados da chapa. O comprimento de corte é definido inteligentemente por PLC, com um erro de precisão de corte dentro de ±1mm.
É compatível com os requisitos de corte de chapas de favo de mel de PP, PC, ABS de diferentes espessuras e larguras. A seção de corte é plana e lisa sem rebarbas. Equipado com um rack de descarregamento simples, as chapas acabadas podem deslizar para baixo e empilhar automaticamente para coleta conveniente.
2. Parâmetros Técnicos Gerais
- Materiais Aplicáveis: PP, PC, ABS (materiais virgens/reciclados/com carga/modificados)
- Modelo da Extrusora Principal: SJ90, L/D=28:1
- Potência do Motor Principal: 55kW (controle de conversão de frequência)
- Capacidade de Produção: 80-150kg/h
- Especificação da Mesa de Resfriamento: Mesa de calibração de resfriamento a água a vácuo de 3000mm
- Especificação da Máquina de Tração: Máquina de tração de 1500mm
- Precisão de Corte: ±1mm
- Faixa de Espessura do Produto: 2-12mm
- Sistema de Controle: Controle centralizado de ligação PLC de linha completa, início e parada com uma tecla
3. Vantagens do Equipamento Principal
- Compatibilidade Multimaterial: Uma linha suporta a produção de chapas de favo de mel de PP, PC e ABS, com ampla aplicação e alta utilização do equipamento.
- Qualidade de Moldagem Estável: Design otimizado da rosca e do canal de fluxo da matriz, combinado com calibração a vácuo e sistema de tração síncrona, garante superfície plana da chapa e estrutura regular de favo de mel.
- Alta Automação: Alimentação automática, extrusão de pressão constante, tração síncrona e corte preciso de comprimento fixo realizam produção contínua e não tripulada eficiente.
- Custo-Benefício: Suporta materiais reciclados e produção com alta carga, reduzindo efetivamente os custos de produção; design economizador de energia com conversão de frequência reduz o consumo de energia.
4. Dispositivos Auxiliares Opcionais
- Unidade Refrigeradora Industrial Independente
- Máquina de Empilhamento Automático
- Sistema de Secagem de Material (especial para processamento de matéria-prima de PC)
